สอนการใช้งาน NodeMCU Esp8266 กับเซ็นเซอร์ DHT11 แสดงผลผ่านแอพ Blynk

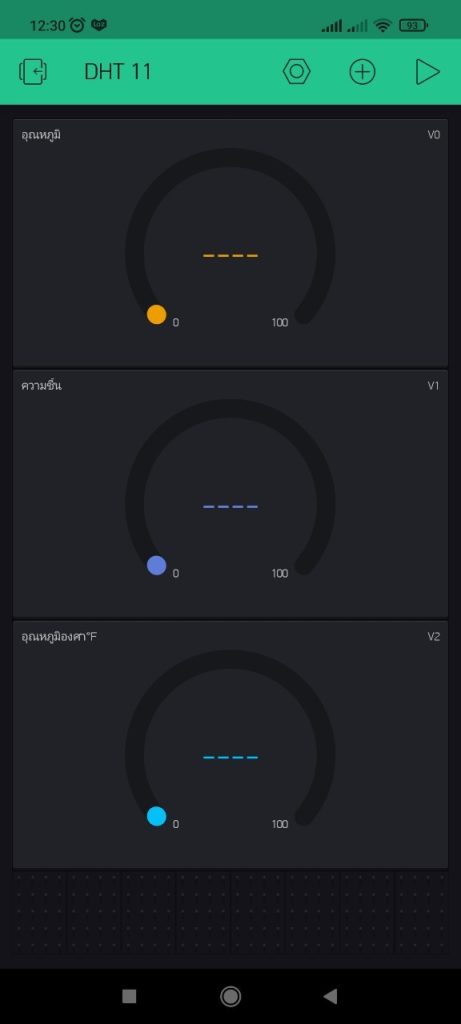

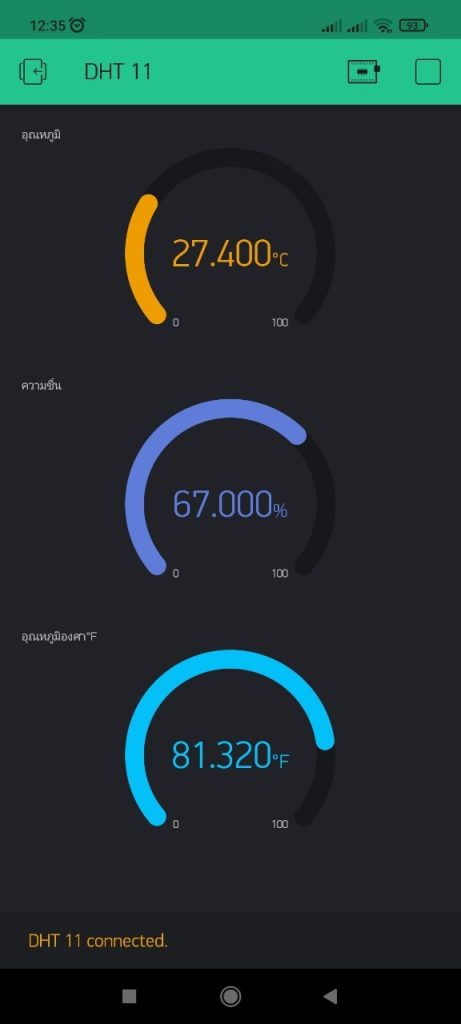

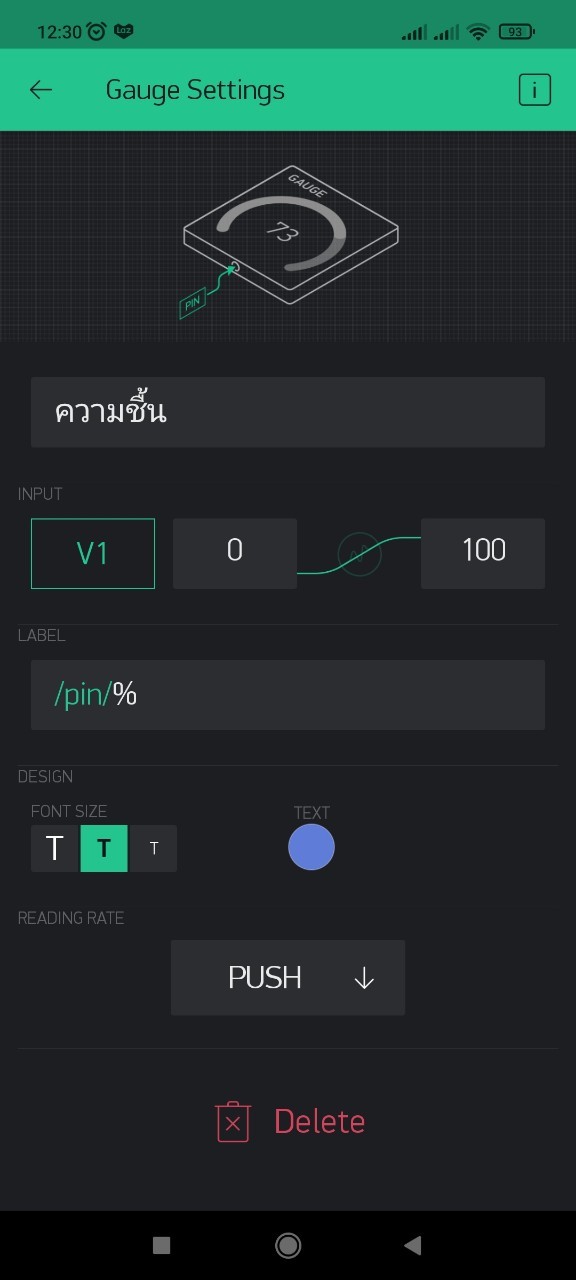

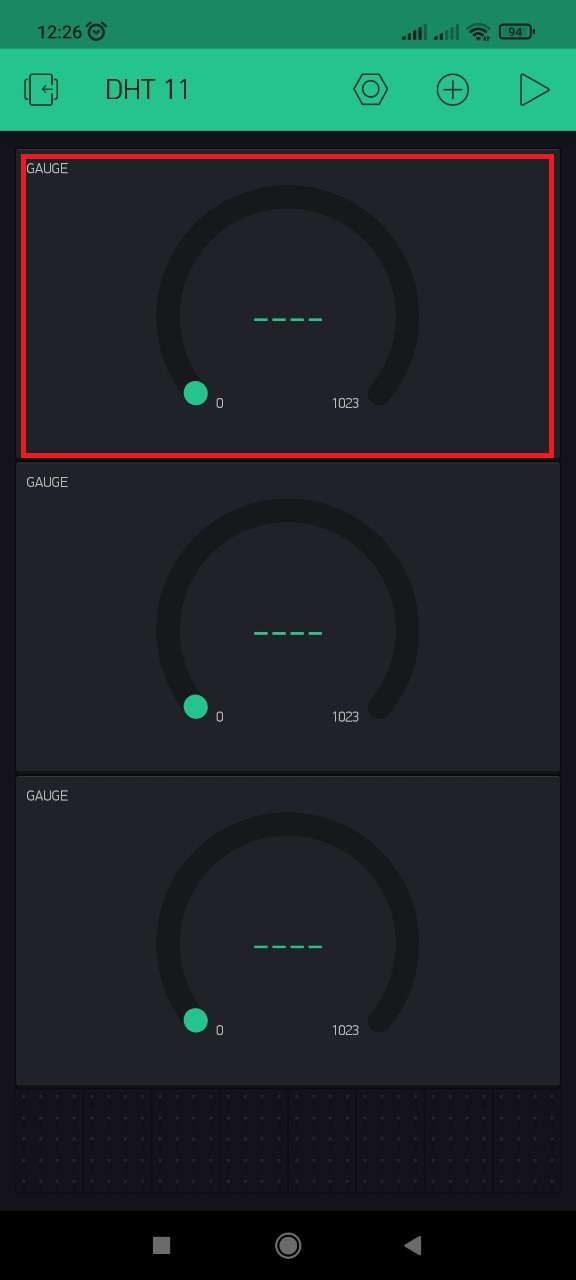

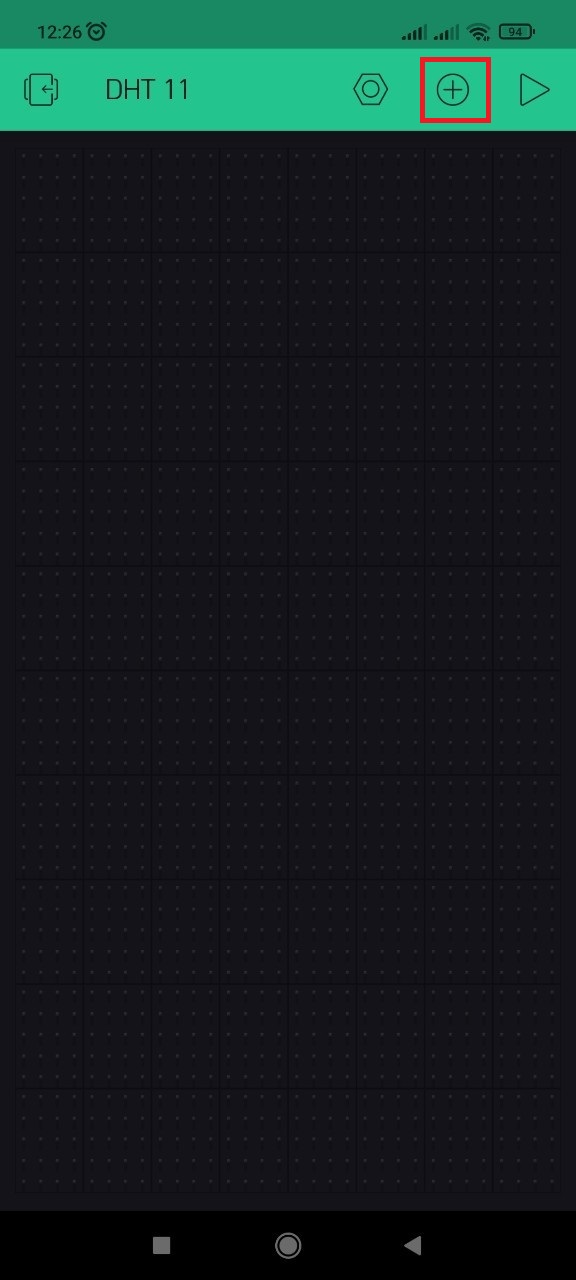

สอนการใช้งานเครื่องมือ Gauge ในแอพ Blynk แสดงค่า ความชื้นและอุณหภูมิจากเซ็นเซอร์ DHT11 ผ่านไวไฟเข้ามือถือ สามารถนำไปประยุกต์ใช้ได้กับหลากหลายงาน เช่น ระบบควบคุมความชื้นในโรงเรือน ระบบควบคุมอุณหภูมิในตู้ฝักไข่ หรือระบบพ่นหมอกลดอุณหภูมิ เป็นต้น

อุปกรณ์ที่ต้องใช้

การต่อวงจร

DHT ⇒ Esp8266
GND → GND
VCC → Vin
S → D4

การติดตั้งโปรแกรม Arduino IDE → คลิก

โหลดLibrary

DHT11 → https://downloads.arduino.cc/libraries/github.com/adafruit/DHT_sensor_library-1.4.3.zip

Blynk → https://github.com/blynkkk/blynk-library.git

ตัวอย่างโค้ด

#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
#include “DHT.h”
#define DHTPIN D4
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

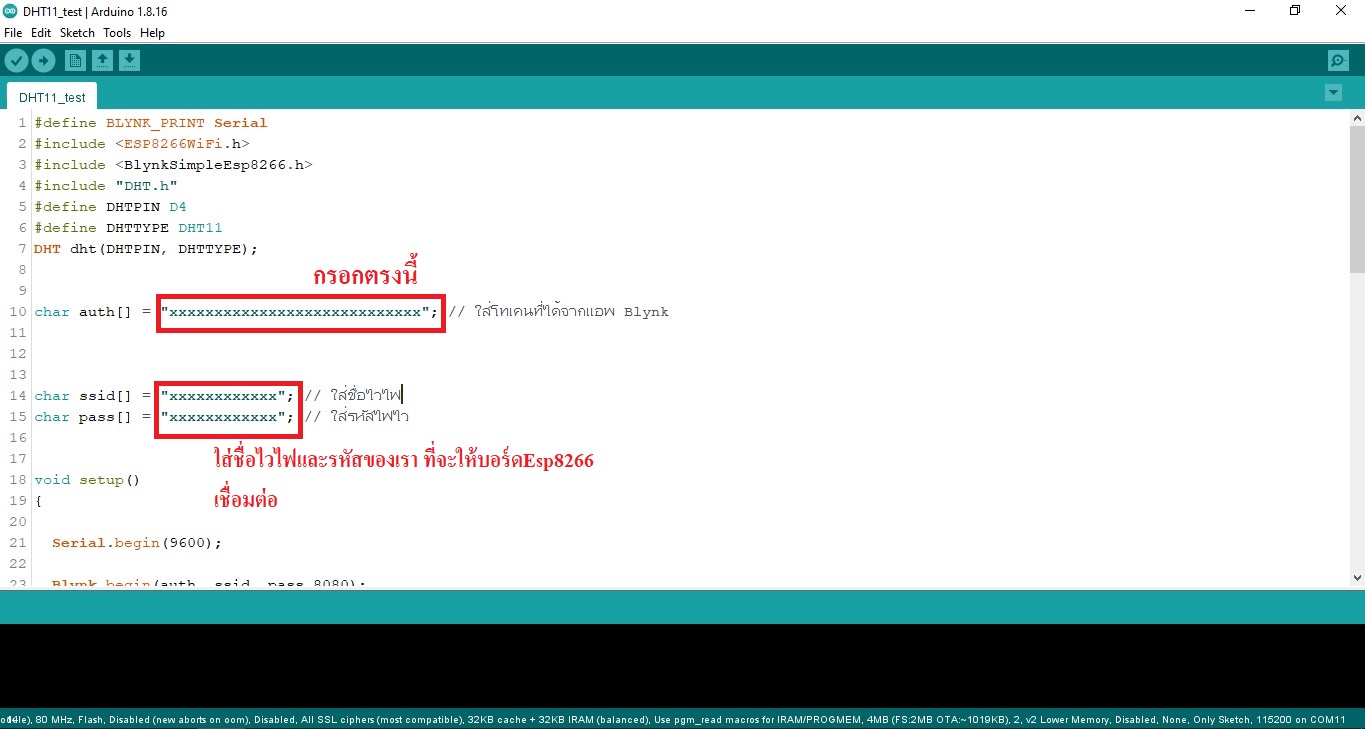

char auth[] = “xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx”; // ใส่โทเคนที่ได้จากแอพ Blynk

char ssid[] = “xxxxxxxxxxxx”; // ใส่ชื่อไวไฟ
char pass[] = “xxxxxxxxxxxx”; // ใส่รหัสไฟไว

void setup()
{

Serial.begin(9600);

Blynk.begin(auth, ssid, pass);

Serial.println();
Serial.println(“Status\tHumidity (%)\tTemperature (C)\t(F)”);
dht.begin();
}

void loop()
{
float h = dht.readHumidity();
// Read temperature as Celsius (the default)
float t = dht.readTemperature();
// Read temperature as Fahrenheit (isFahrenheit = true)
float f = dht.readTemperature(true);

// Check if any reads failed and exit early (to try again).
if (isnan(h) || isnan(t) || isnan(f)) {
Serial.println(F(“Failed to read from DHT sensor!”));
return;
}

// Compute heat index in Fahrenheit (the default)
float hif = dht.computeHeatIndex(f, h);
// Compute heat index in Celsius (isFahreheit = false)
float hic = dht.computeHeatIndex(t, h, false);

Serial.print(F(“Humidity: “));
Serial.print(h);
Serial.print(F(“% Temperature: “));
Serial.print(t);
Serial.print(F(“°C “));
Serial.print(f);
Serial.print(F(“°F Heat index: “));
Serial.print(hic);
Serial.print(F(“°C “));
Serial.print(hif);
Serial.println(F(“°F”));

Blynk.run();

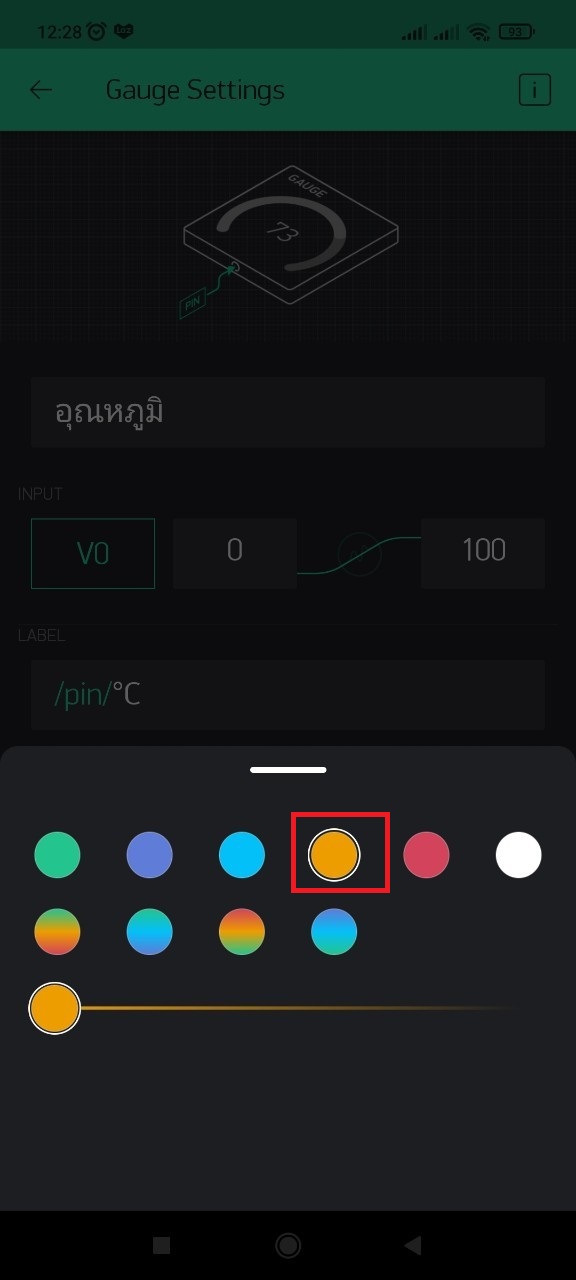

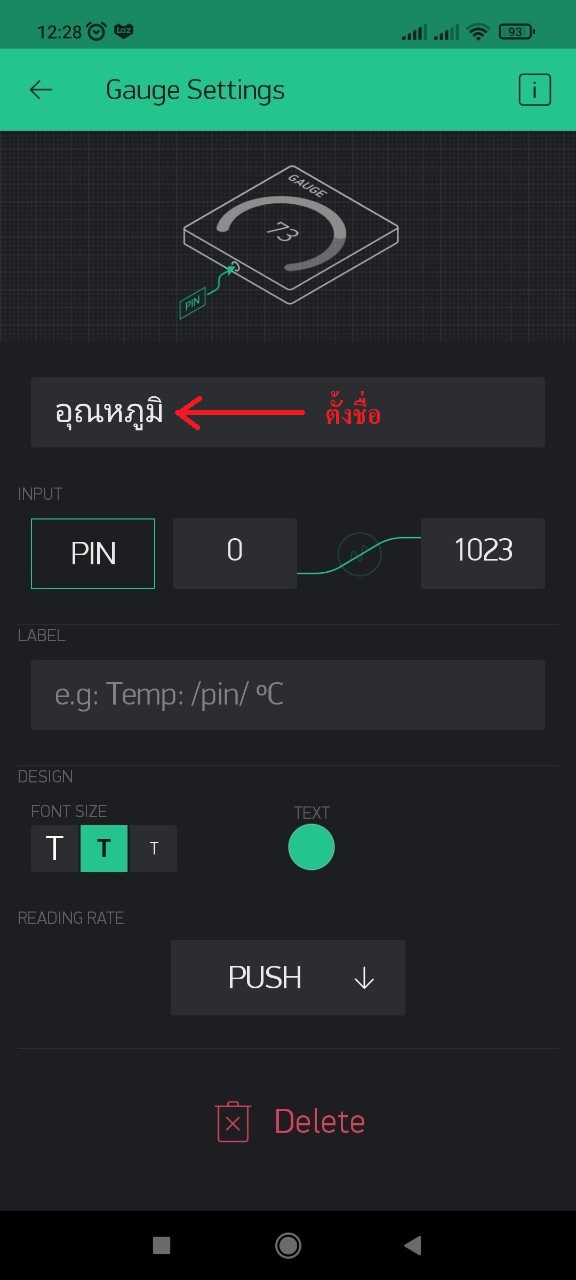

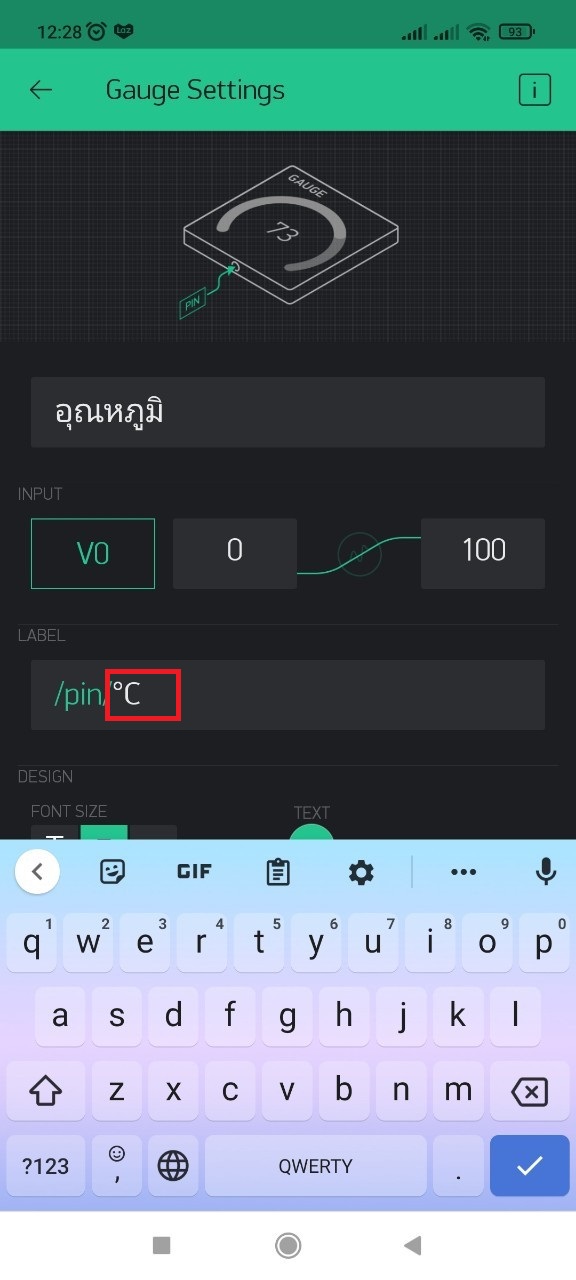

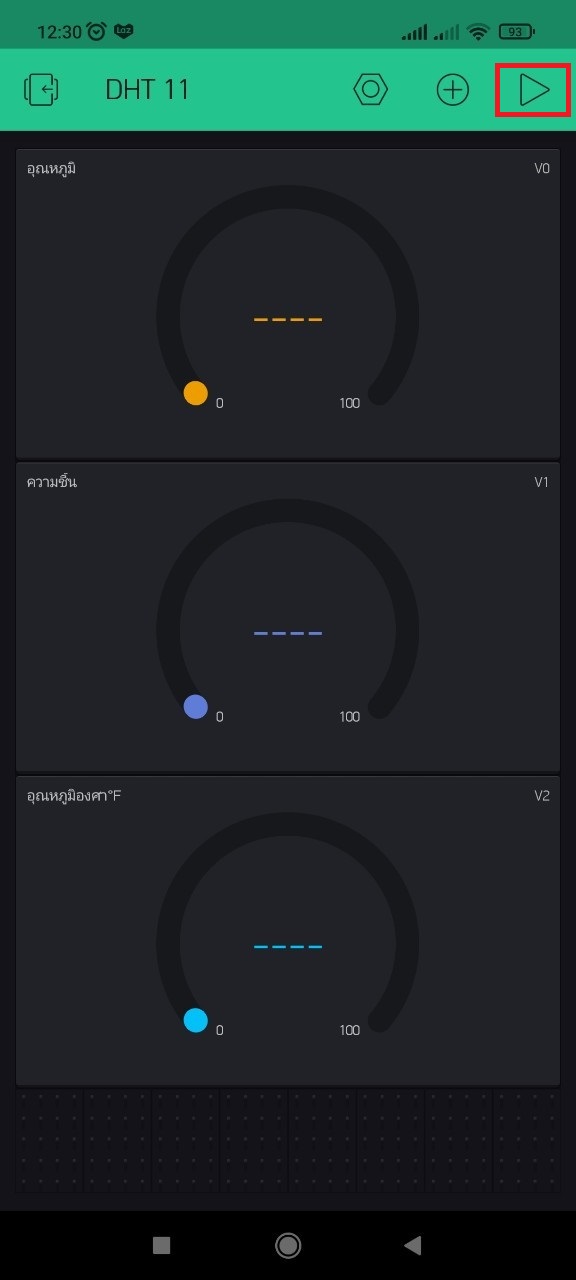

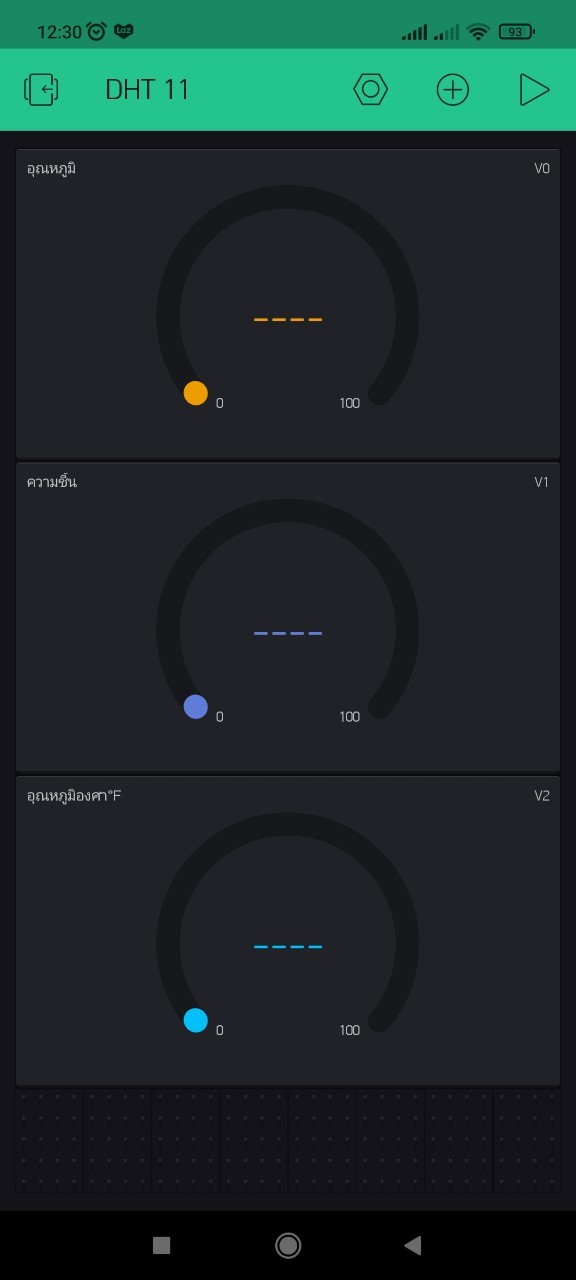

Blynk.virtualWrite(V0, t); //แสดงอุณหภูมิบนแอพ Blynk
Blynk.virtualWrite(V1, h); //แสดงความชื้นบนแอพ Blynk

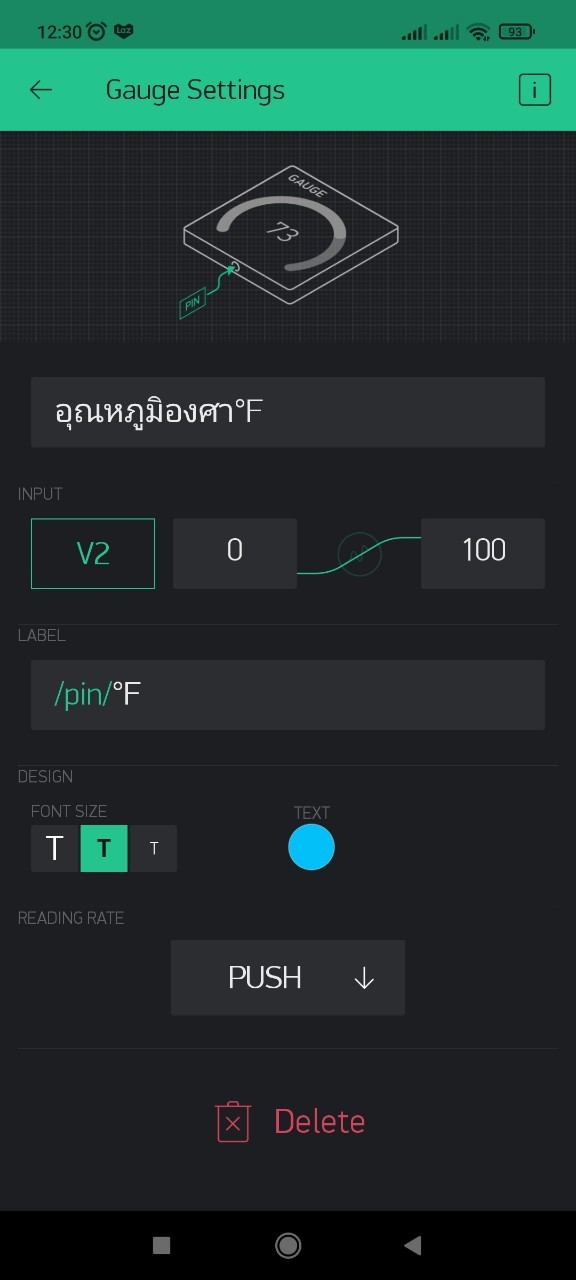

Blynk.virtualWrite(V2, f); //แสดงอุณหภูมิองศาฟาเรนไฮบนแอพ Blynk
delay(1000);

}

ดาวโหลดโค้ด → คลิก

ดาวโหลดแอพ Blynk → คลิก

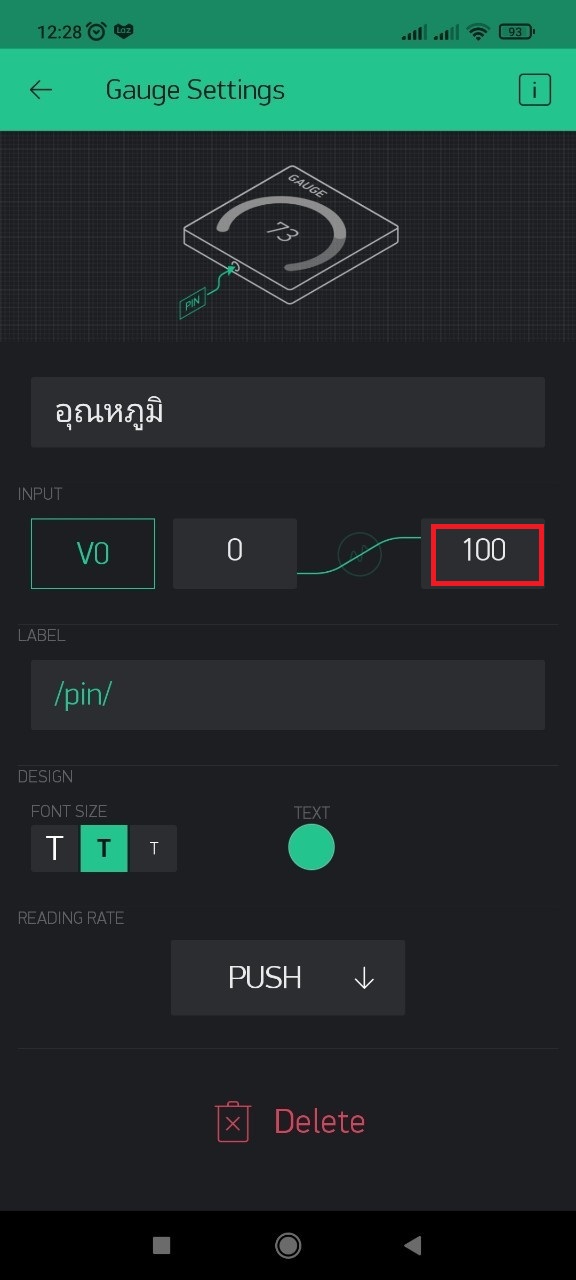

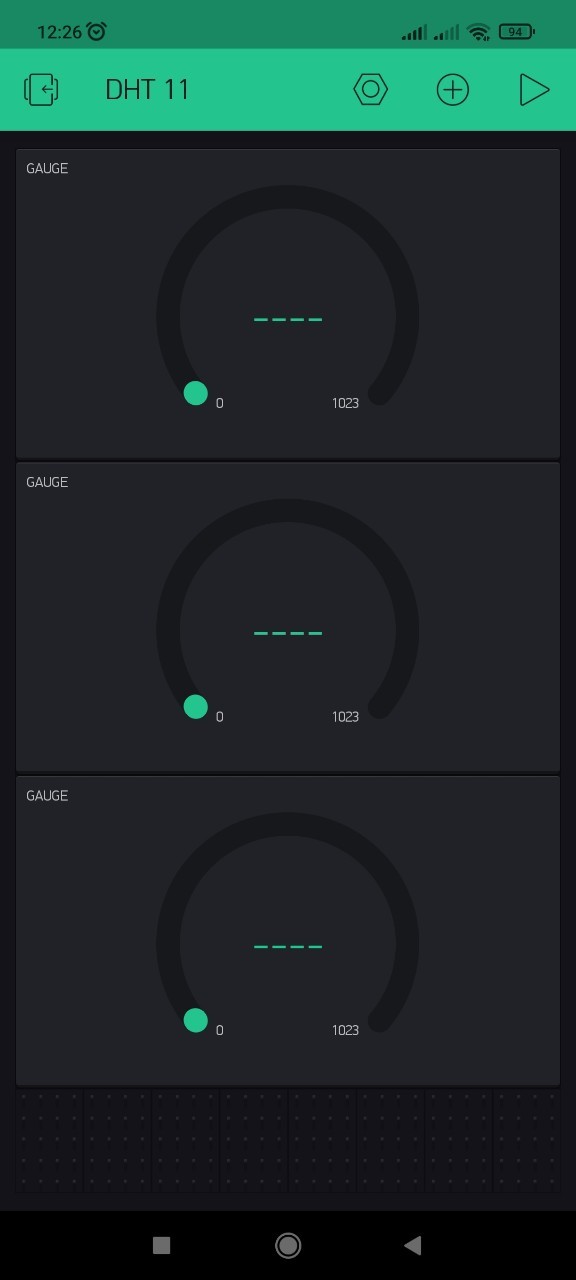

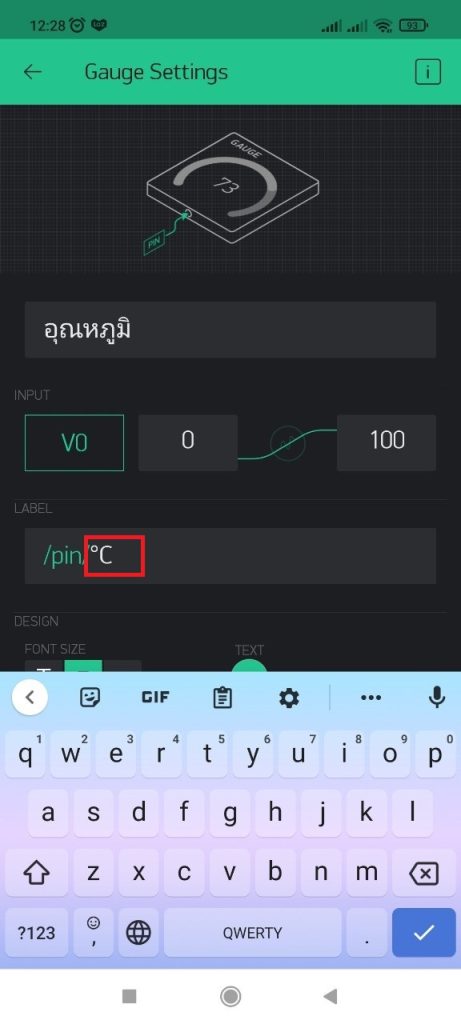

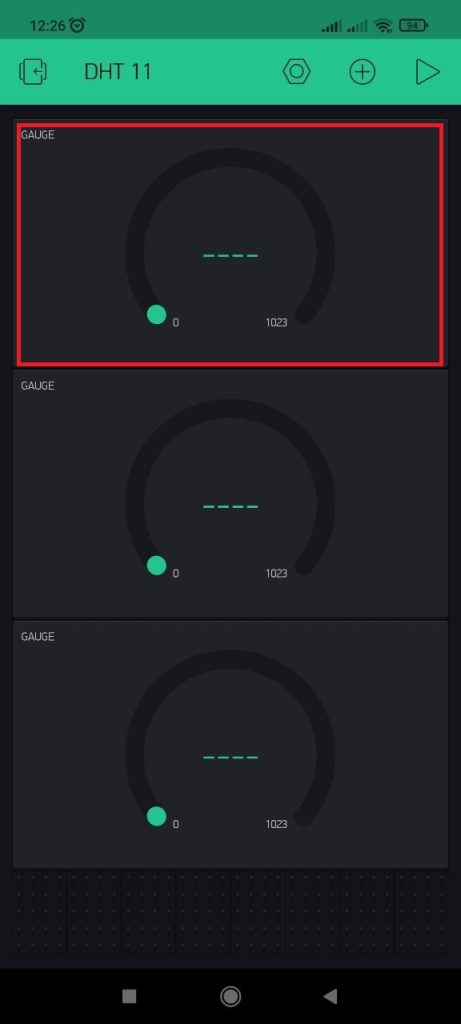

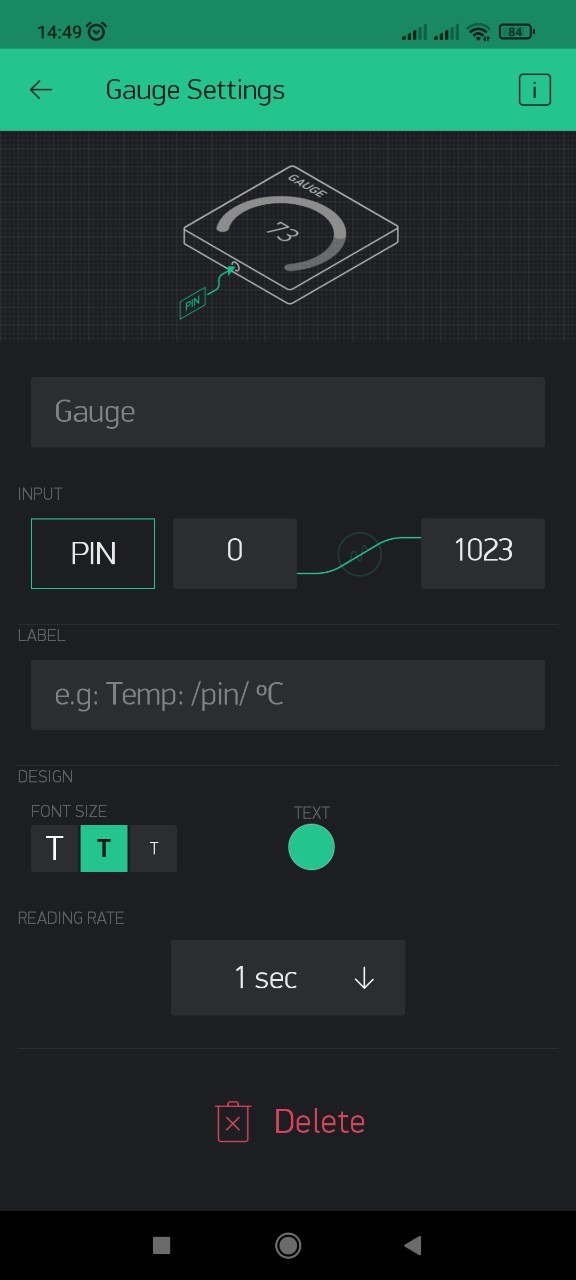

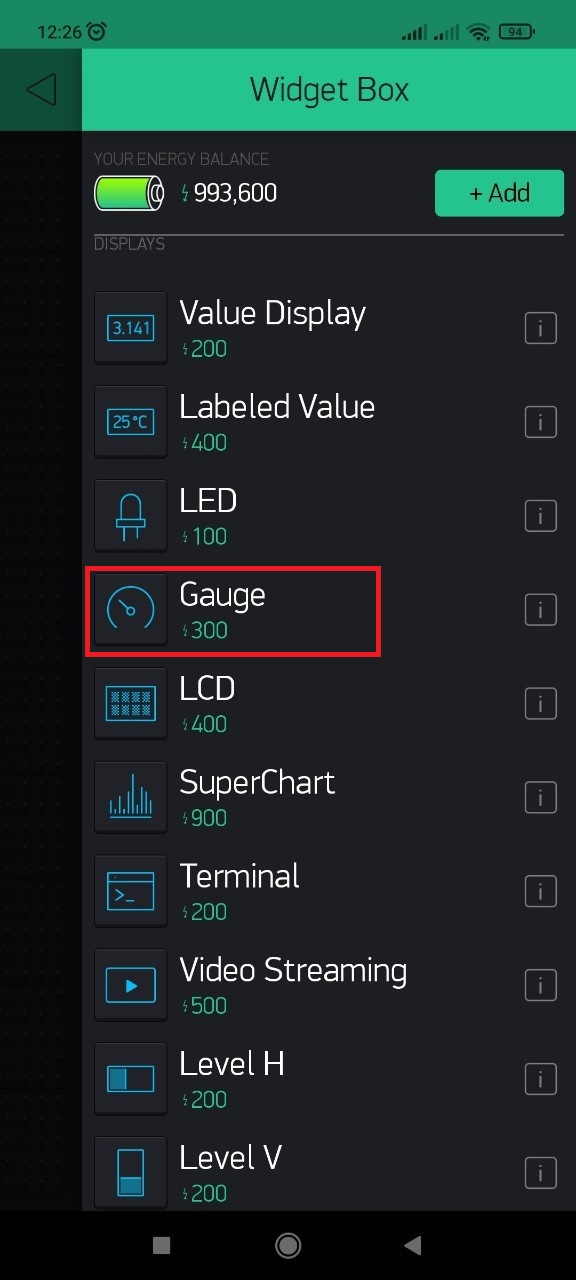

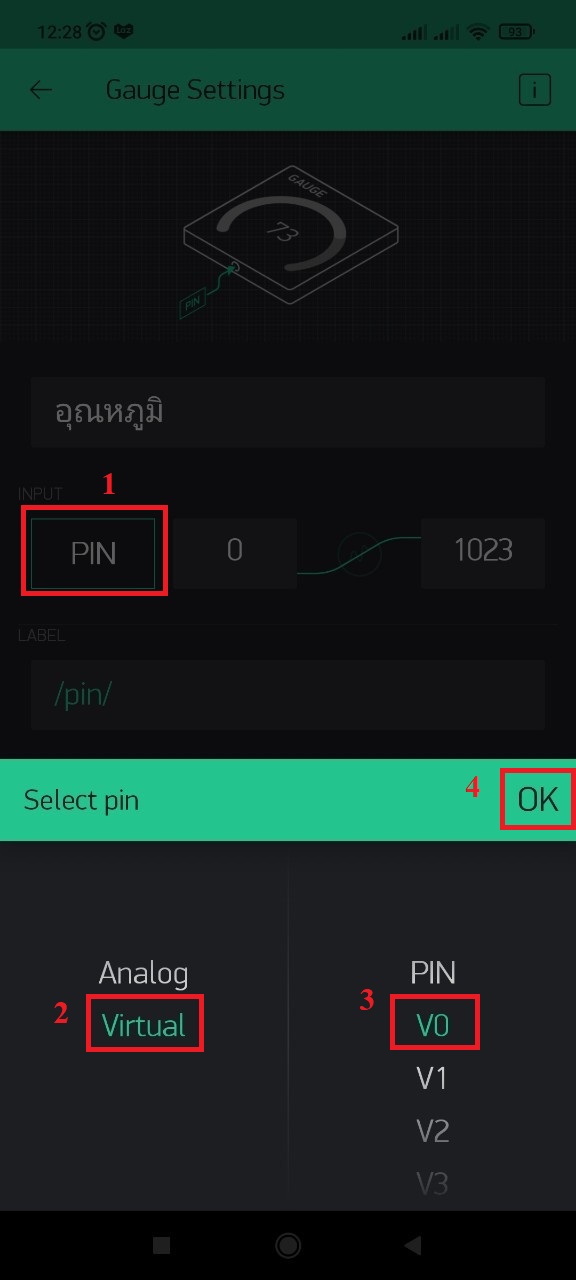

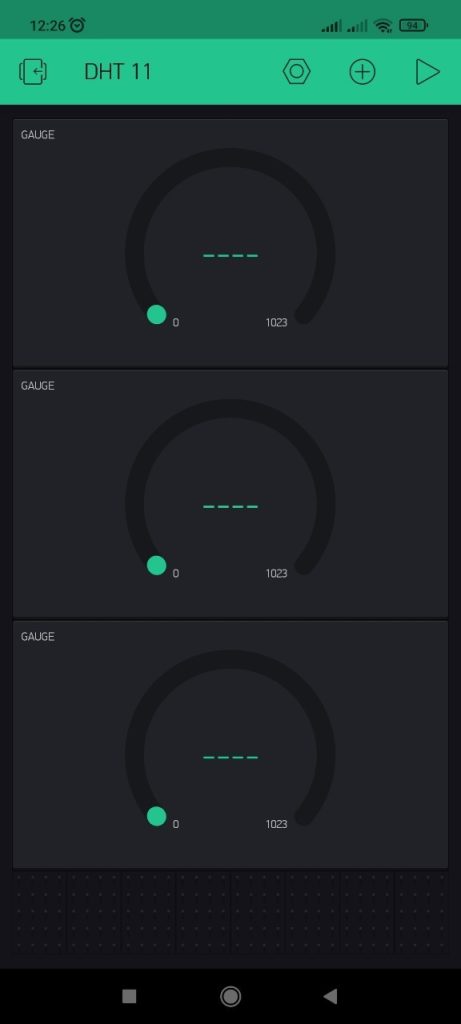

ขั้นตอนการใช้งานแอพ Blynk

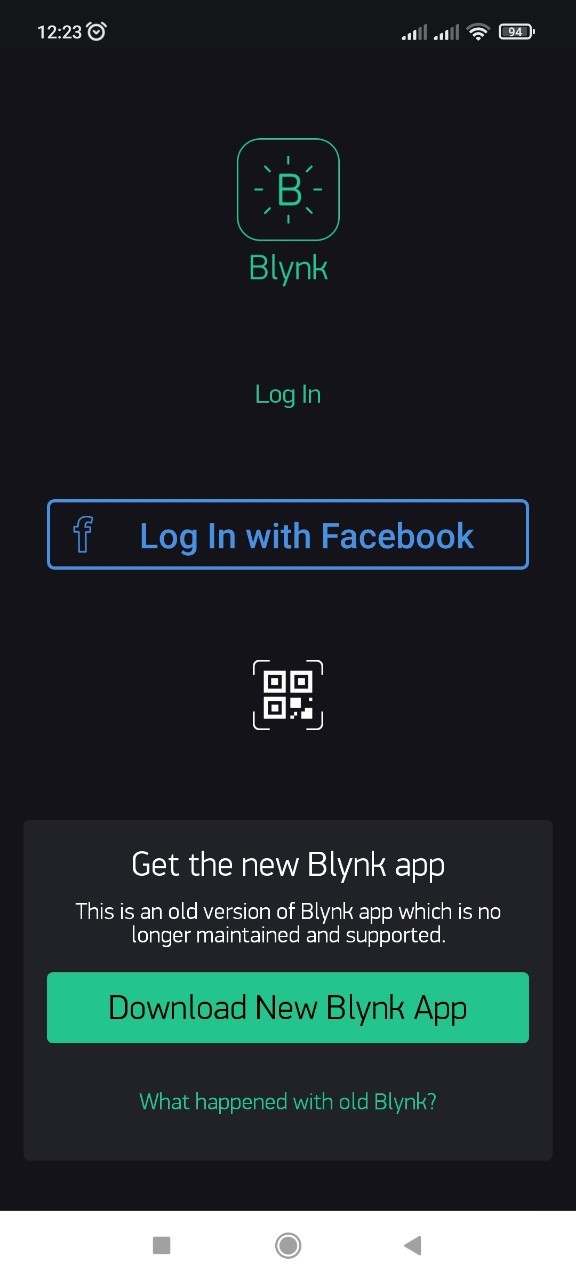

1. เมื่อทำการติดแอพบนมือถือเรียบร้อยแล้ว กดเข้าแอพมาจะเจอหน้าต่างดังรูป

2. กดตรงคำว่า Login

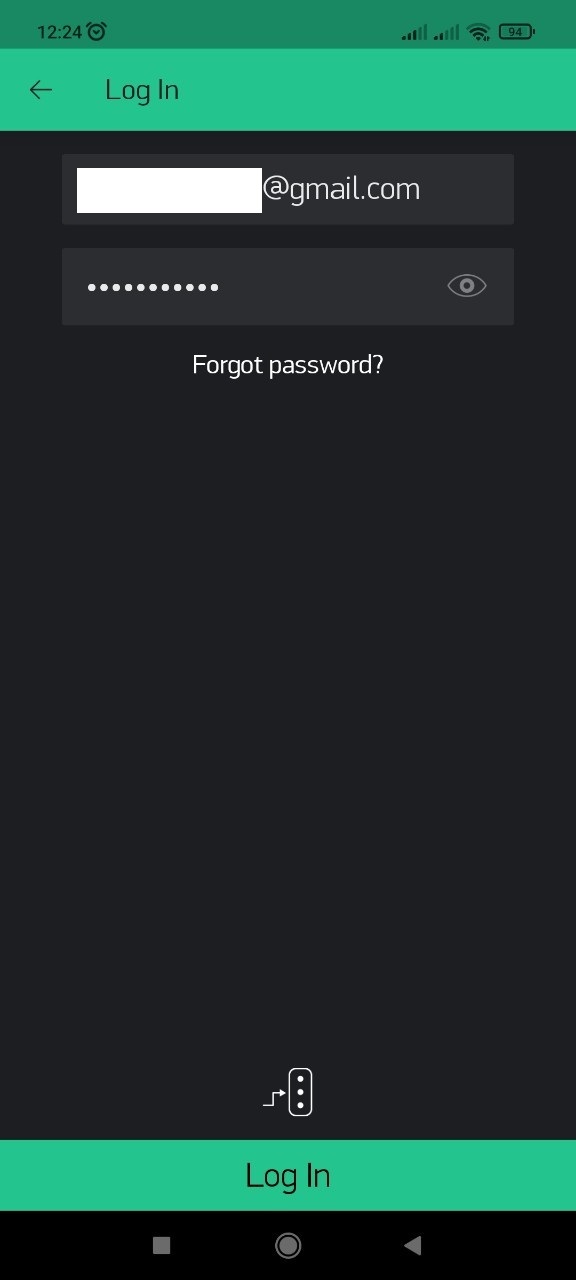

3. กรอกอีเมลล์ และ password ให้เรียบร้อย แล้วกดตรง Login

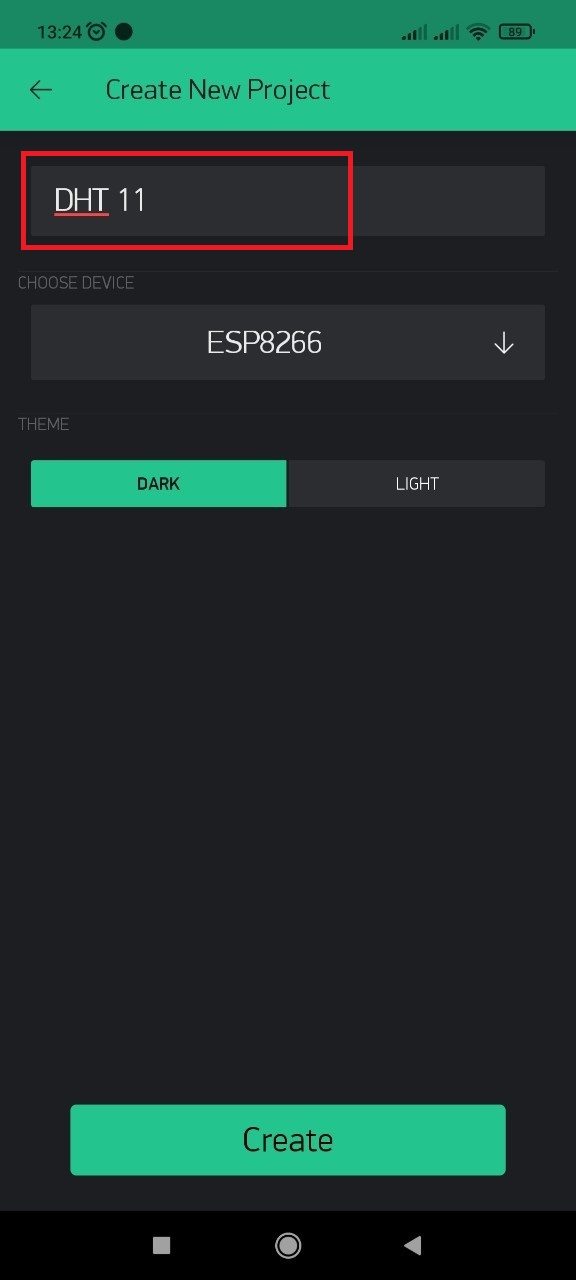

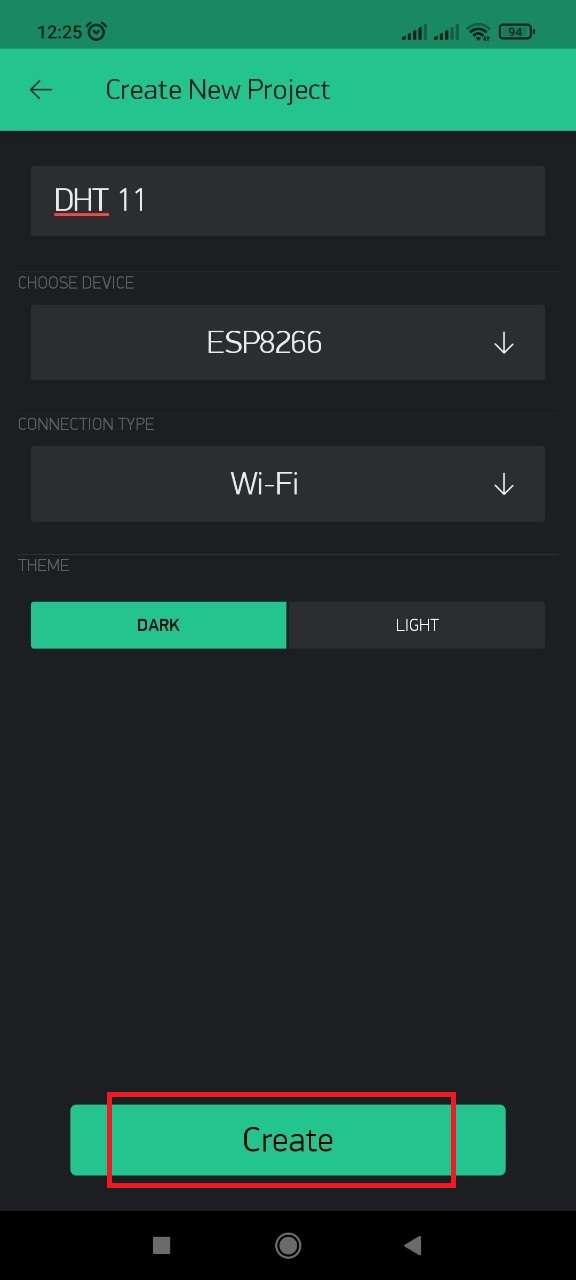

4. กรอกชื่อโปรเจค จะตั้งชื่อว่าอะไรก็ได้ แล้วแต่ผู้ใช้ครับ ในที่นี้ผมจะตั้งชื่อว่า “DHT 11”

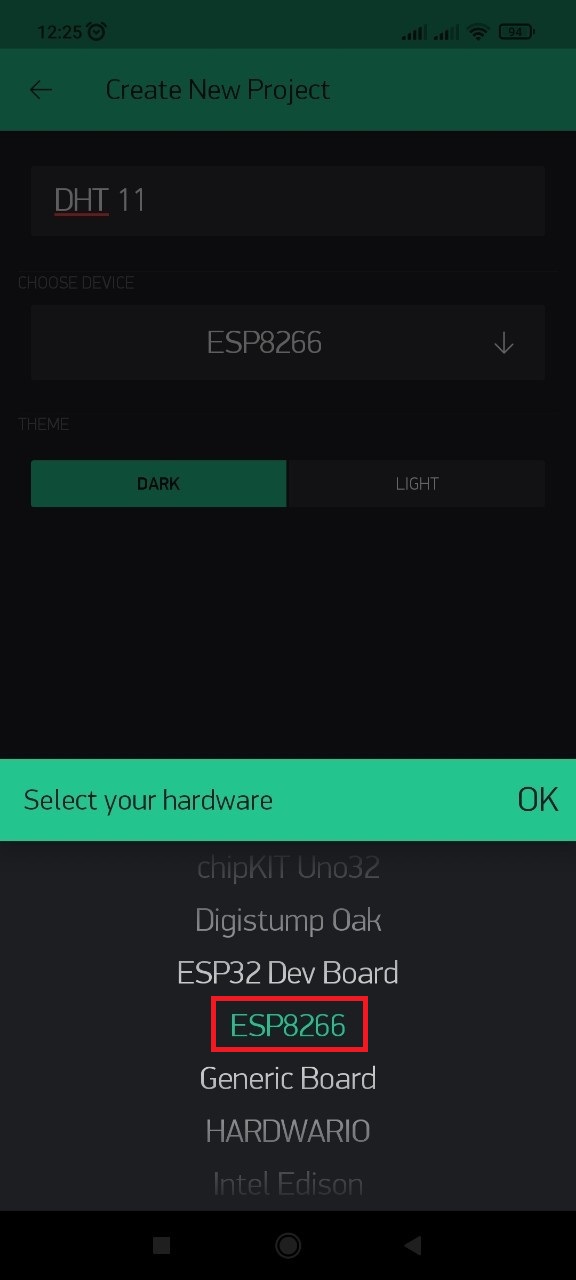

5. กดเลือกบอร์ดตรงCHOOSE DEVICE เลือกเป็น “ESP8266” แล้วกด OK

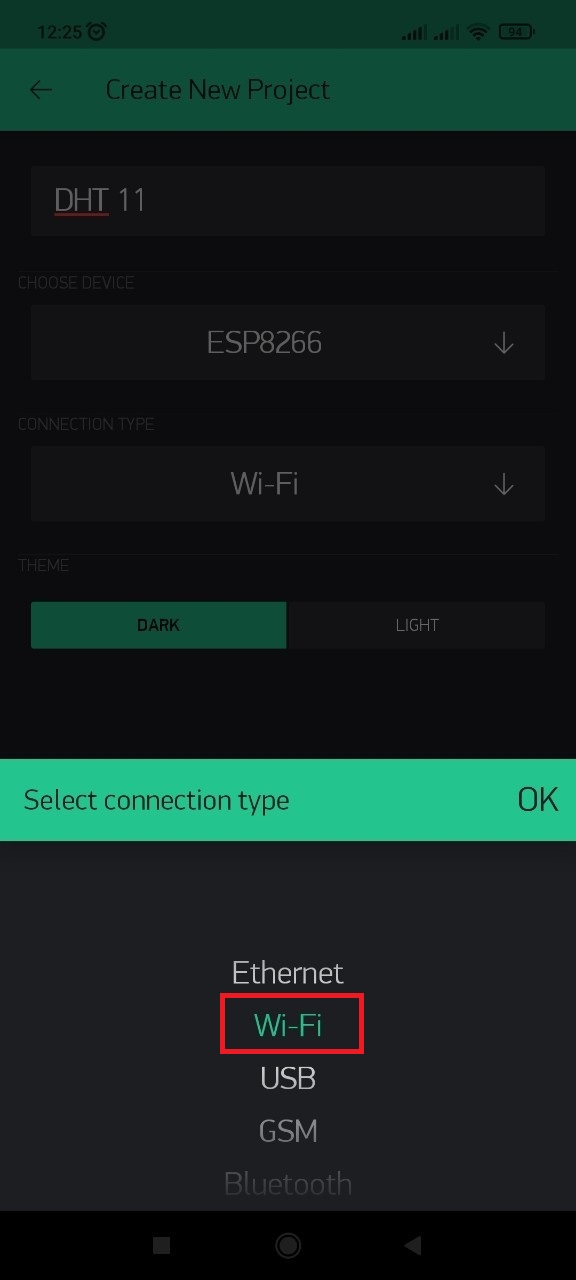

6. กดเลือกการเชื่อมต่อCONNECTION TYPE เลือกเป็น “Wi-Fi” แล้วกด OK

7. กด “Create”

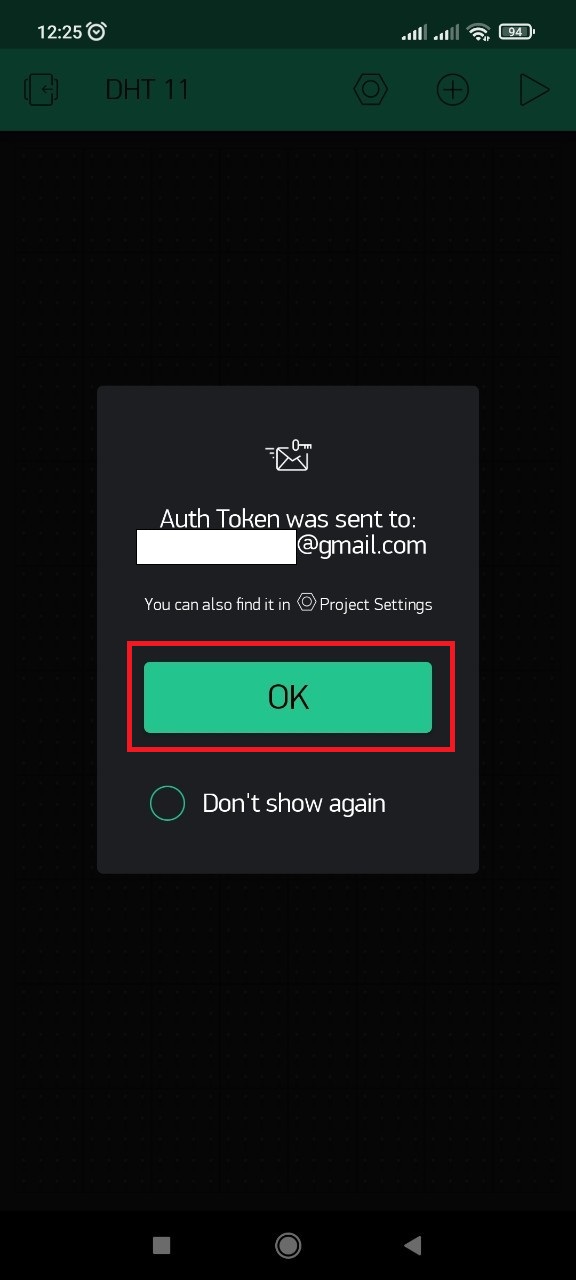

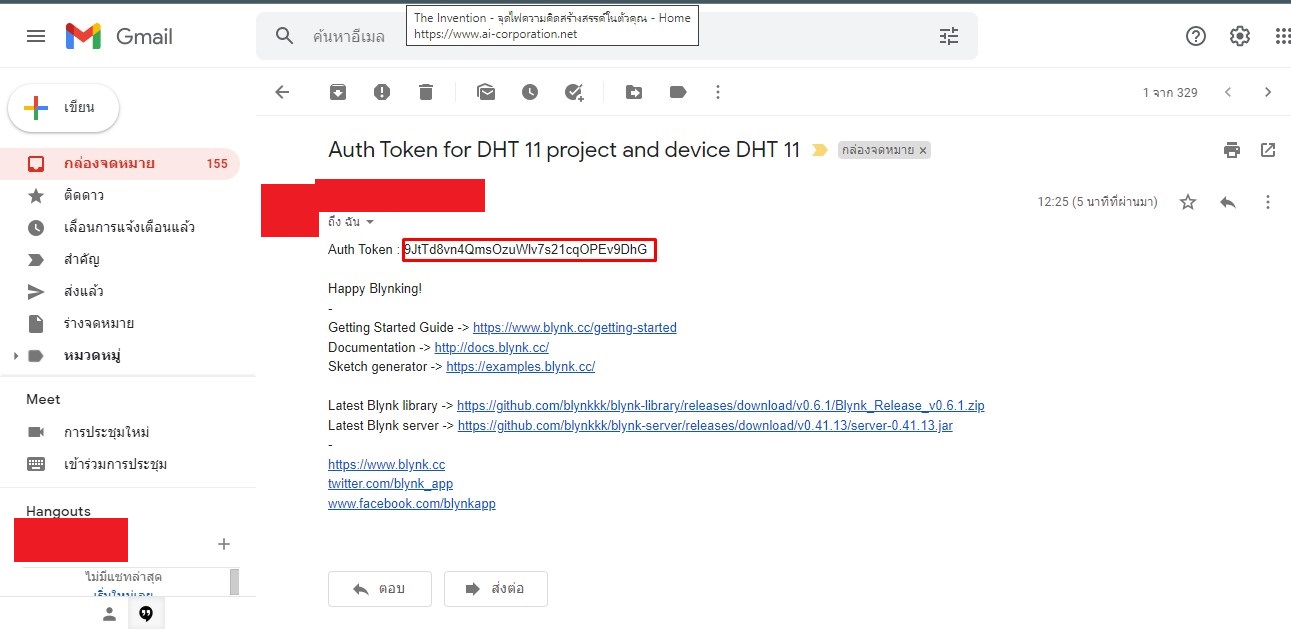

8. แอพจะส่ง Token ไปยังอีเมลล์ของเรา หลังจากนั้นกด OK หมายเหตุ “เดี๋ยวเราจะนำ Token นี้ไปใส่ในโค้ด Arduino IDE ของเรา เดี๋ยวผมจะสอนในขั้นตอนท้าย ๆ ครับ“
