Stepper Motor 28BYJ-48 พร้อมโมดูลขับ ULN2003

Stepper Motor 28BYJ-48 เป็นสเต็ปมอเตอร์ขนาดเล็ก ราคาถูก หาซื้อได้ง่าย ซึ่งโดยทั่วไปแล้วจะมีจำหน่ายเป็นชุดพร้อมบอร์ดขับด้วยไอซีเบอร์ ULN2003 โดยมอเตอร์นี้ถูกออกแบบมาให้เป็นสเต็ปมอเตอร์อเนกประสงค์ใช้งานได้หลากหลายแบบ เหมาะกับการทดลองและฝึกหัดเรียนรู้การใช้งาน จะน่าสนใจขนาดไหน ไปดูกันเลยครับ

สเปค

Operating Voltage: 5VDC
Operating Current: 240mA (typical)
Number of phases: 4
Gear Reduction Ratio: 1/64
Step Angle: 5.625°/64
Frequency: 100Hz
In-traction Torque: >34.3mN.m(120Hz)
Self-positioning Torque: >34.3mN.m
Friction torque: 600-1200 gf.cm
Pull in torque: 300 gf.cm

Pin Out

เตรียมอุปกรณ์กันก่อนนะ

บอร์ด Arduino UNO R3 พร้อมสายสัญญาณ และกล่องอะคริลิค สั่งซื้อ → คลิก
สเตปมอเตอร์ 5V 28BYJ-48 + ULN2003 Driver สั่งซื้อ → คลิก
สายจัมเปอร์ 10cm M-M,F-F,M-F 120เส้น สั่งซื้อ → คลิก

ตัวอย่างการต่อใช้งาน

28BYJ-48 ⇒ Arduino UNO

IN1 → Pin 8
IN2 → Pin 9
IN3 → Pin 10
IN4 → Pin 11
– → GND
+ → 5 V

โหลดและติดตั้ง Library ก่อนนะ

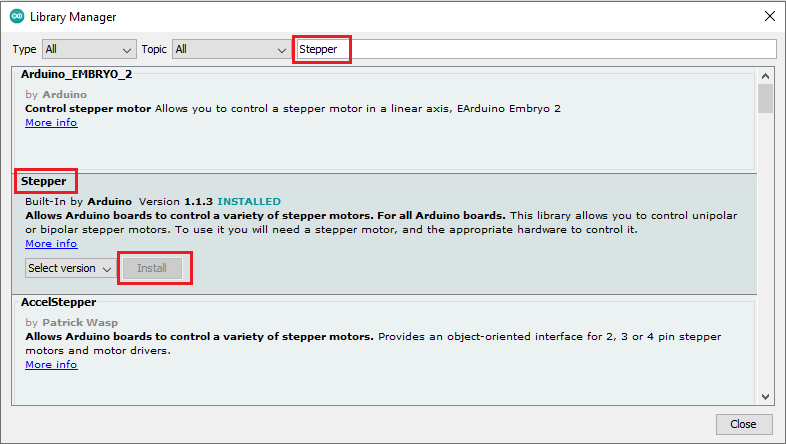

ติดตั้ง Library → Stepper.h

*หมายเหตุ ใครติดตั้ง Library ไม่เป็นดูจากลิงค์นี้นะครับ → คลิก

ตัวอย่างโค้ด

#include <Stepper.h>

//การหมุน 1 รอบ เราจะใช้มอเตอร์ในโหมดเต็มขั้นตอน ซึ่งหมายความว่าต้องใช้ 2048 ขั้นตอนในการหมุน 360 องศา
const int stepsPerRevolution = 2048;

// Create stepper object called ‘myStepper’, note the pin order:
Stepper myStepper = Stepper(stepsPerRevolution, 8, 10, 9, 11);

void setup() {

// สามารถตั้งค่าความเร็วเป็น rpm ด้วยฟังก์ชัน ความเร็วสูงสุด สำหรับสเต็ปเปอร์มอเตอร์ 28byj-48 คือประมาณ10-15 รอบต่อนาทีที่ 5 V
myStepper.setSpeed(15);

Serial.begin(9600);
}

void loop() {

Serial.println(“ตามเข็มนาฬิกา”);
myStepper.step(stepsPerRevolution);
delay(500);

Serial.println(“ทวนเข็มนาฬิกา”);
myStepper.step(-stepsPerRevolution);
delay(500);
}

ดาวน์โหลดโค้ด📥
