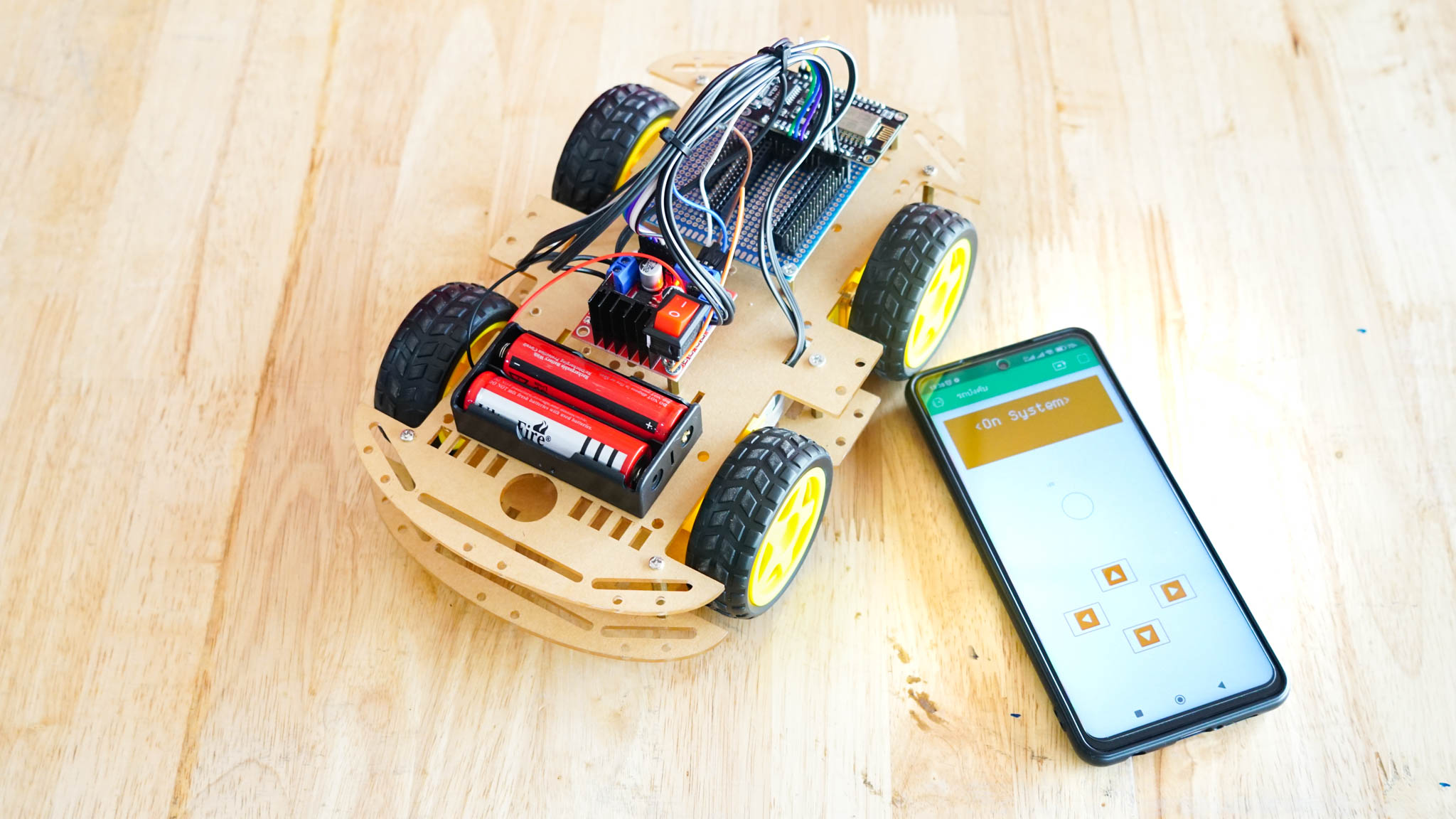

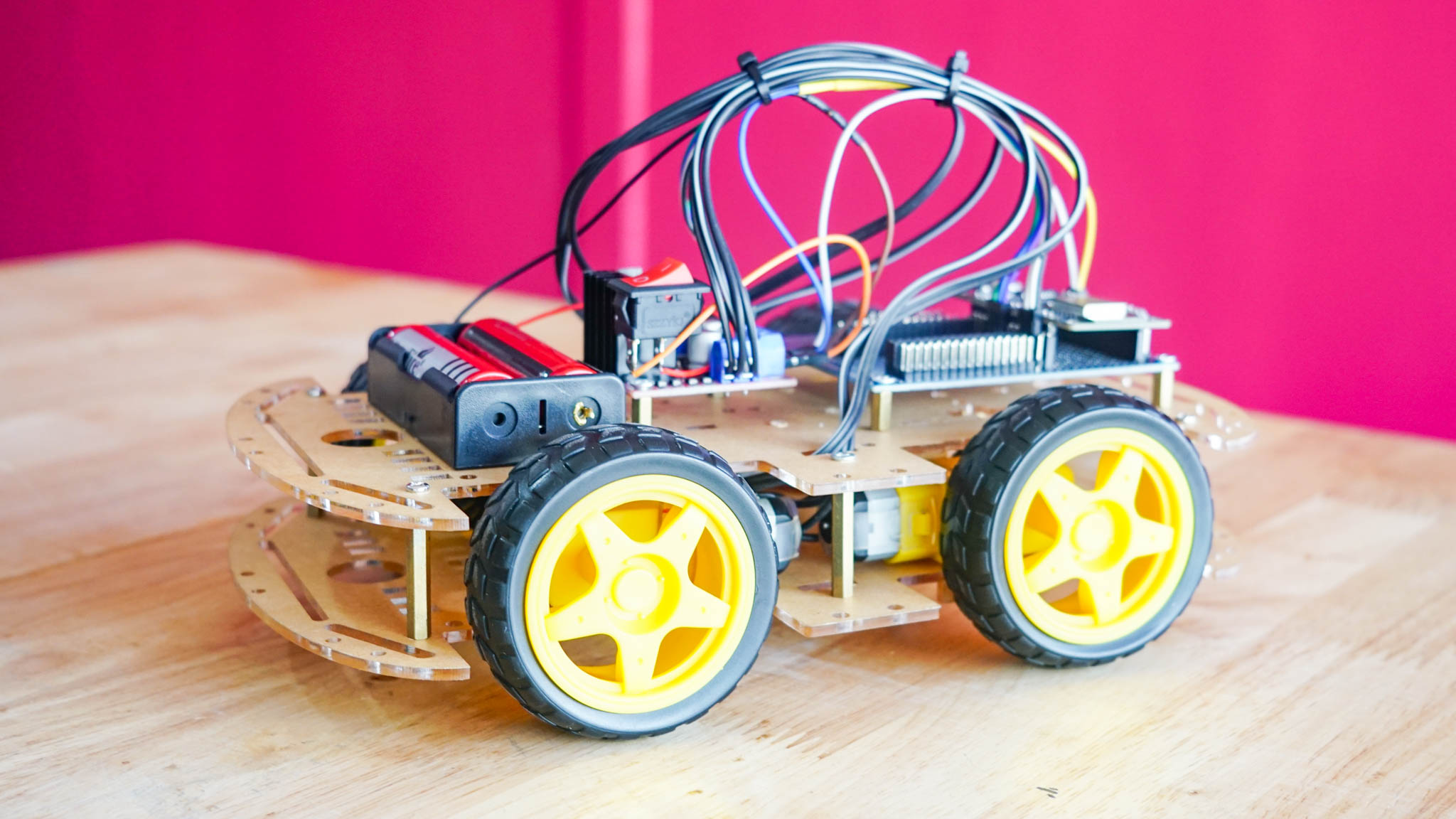

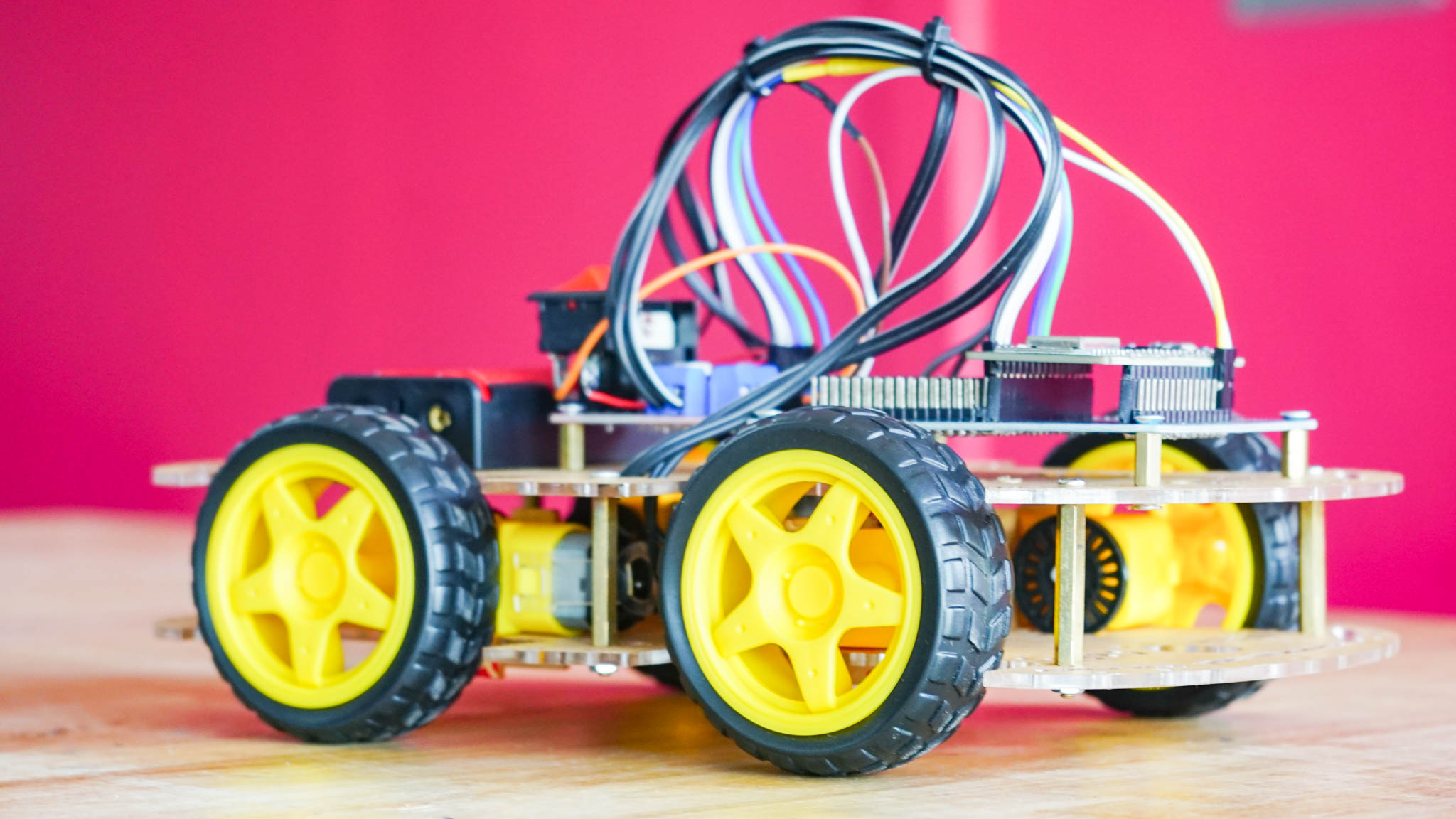

รถบังคับ Arduino บนแอพ Blynk

Internet of Things  หรือที่นิยมเรียกกันว่า IoT กำลังเป็นที่นิยมปัจจุบัน ทางเราจึงมีมินิโปรเจคเล็กๆ ให้เพื่อนๆได้มาลองเล่นกัน โดยใช้งบประมาณเพียงไม่กี่บาท ได้ทั้งความรู้และความสนุก และสามารถนำไปต่อยอดทำ DIY ได้อีกมากมาย ไปดูกันเลยดีกว่าครับ

เตรียมอุปกณ์กันก่อนนะ

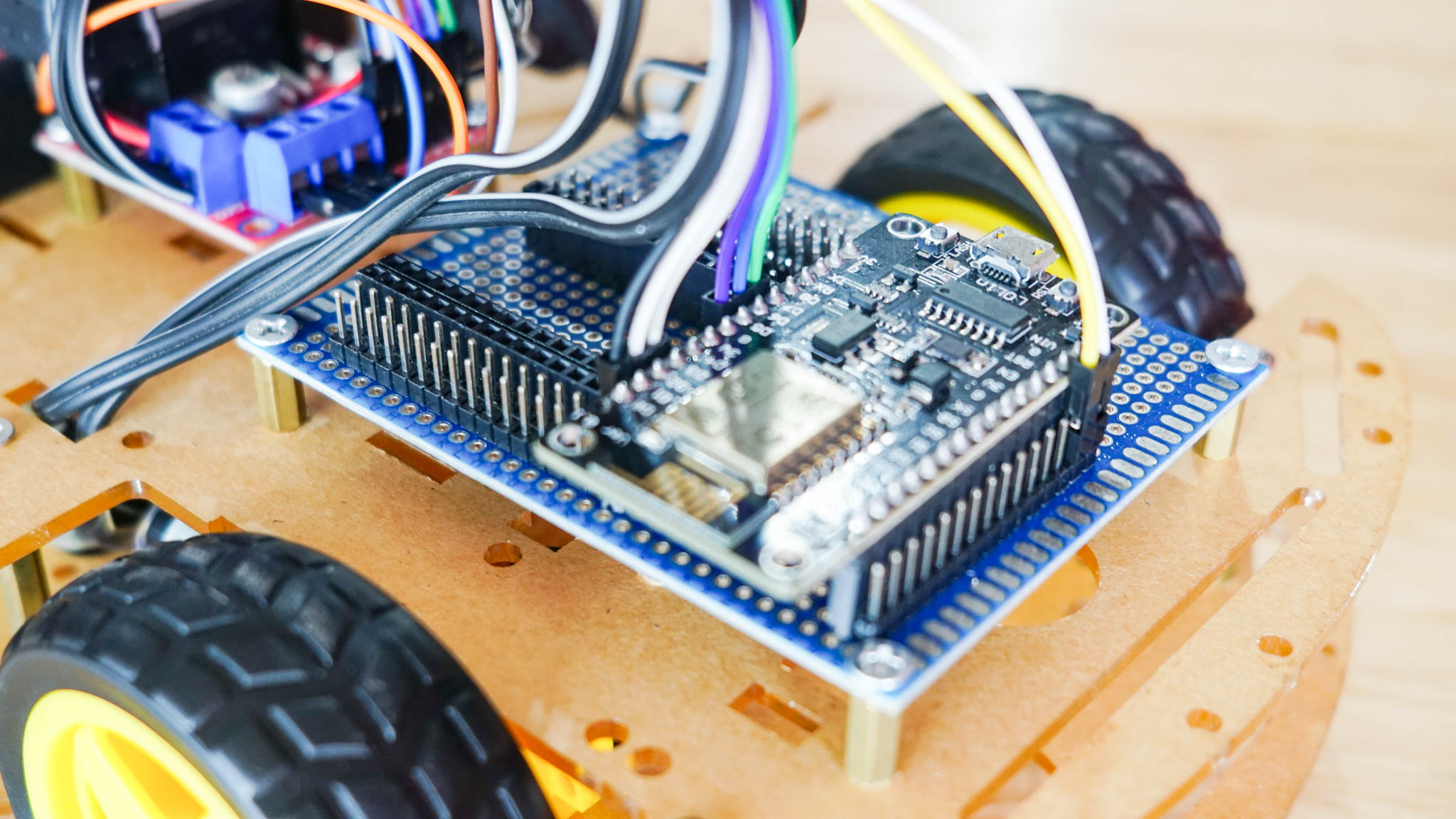

1. บอร์ด ESP8266   สั่งซื้อ  →   คลิก

2. โมดูลควบคุมมอเตอร์ L298N  สั่งซื้อ  →   คลิก

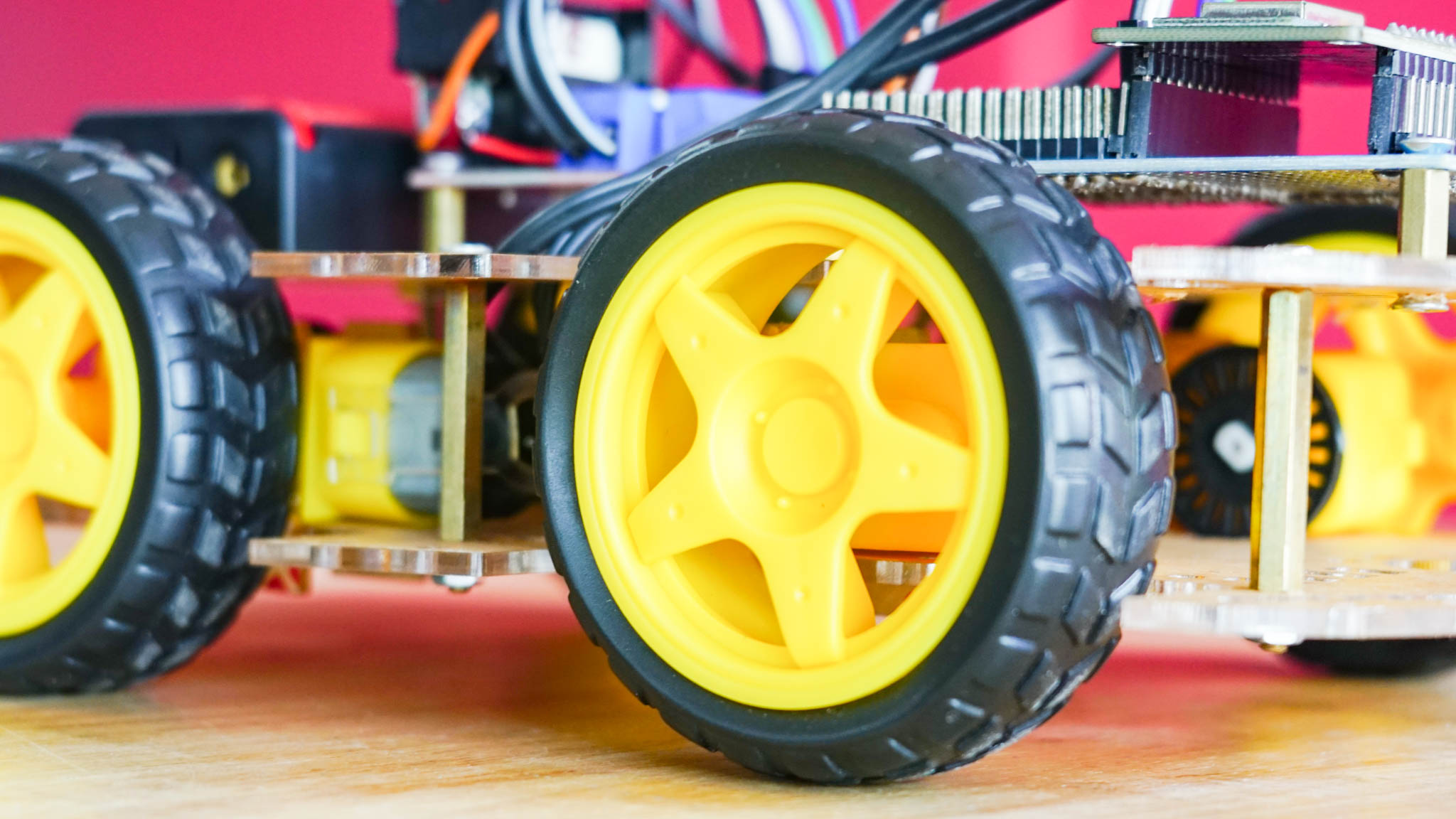

3. Chassis Smart Car 4wd Kit Set  พร้อมล้อมอเตอร์   สั่งซื้อ  →   คลิก

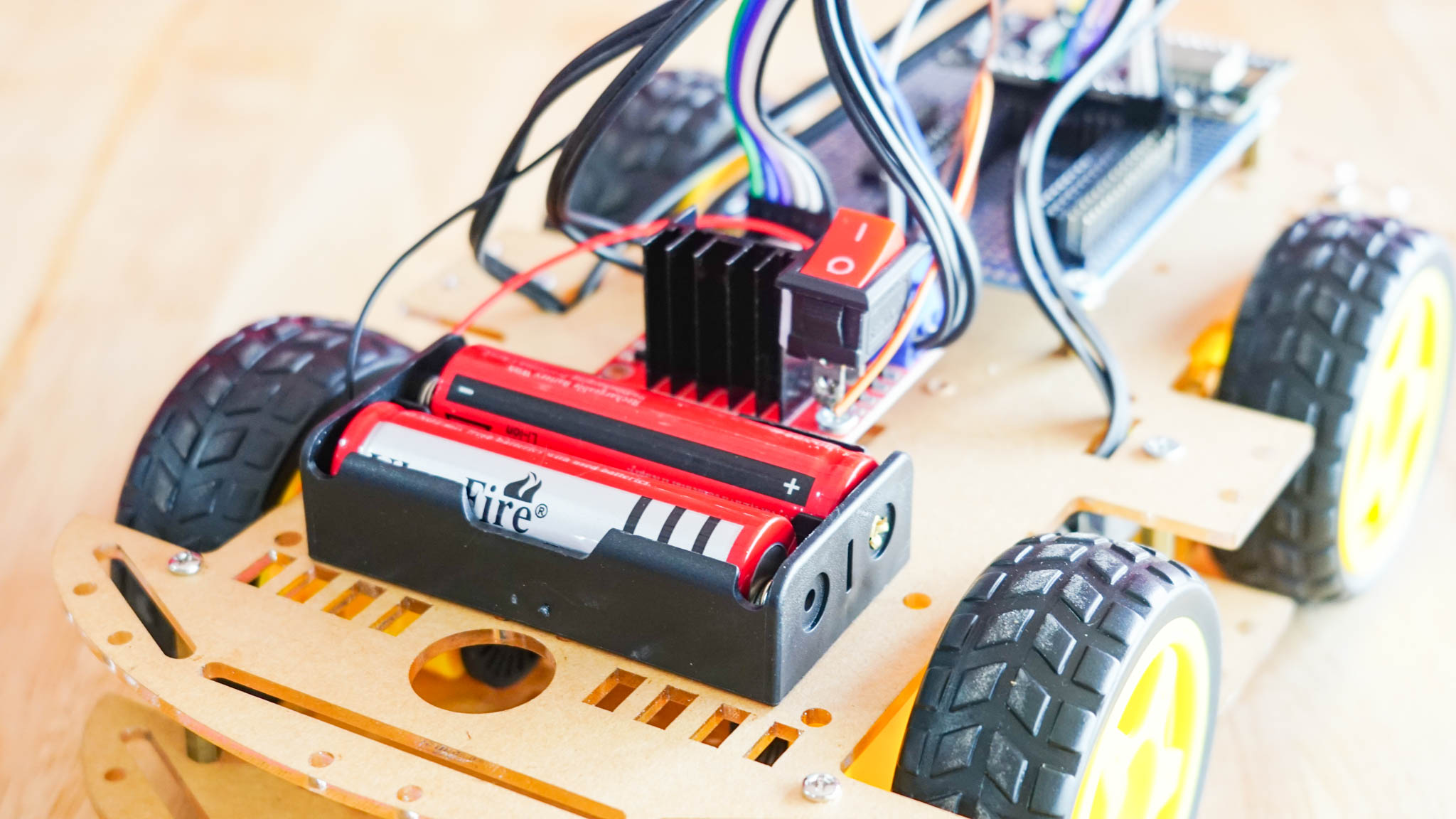

4. รางถ่าน 18650 แบบ 2 ก้อน  สั่งซื้อ  →   คลิก

5. ถ่าน 18650 2 ก้อน  สั่งซื้อ  →   คลิก

6. สวิตซ์เปิด-ปิด 2 ขา เหลี่ยมแดง 21x15mm 3A 220V  สั่งซื้อ  →   คลิก

7. สายไฟจั๊มเปอร์    สั่งซื้อ  →   คลิก

8. Spacer Screw ทองเหลือง M3  สั่งซื้อ  →   คลิก

การต่อวงจร

L298N  ⇒  ESP8266

ENA   →   D1

IN1    →   D2

IN2   →    D3

IN3   →    D5

IN4   →    D6

ENB  →   D7

GND  →  GND

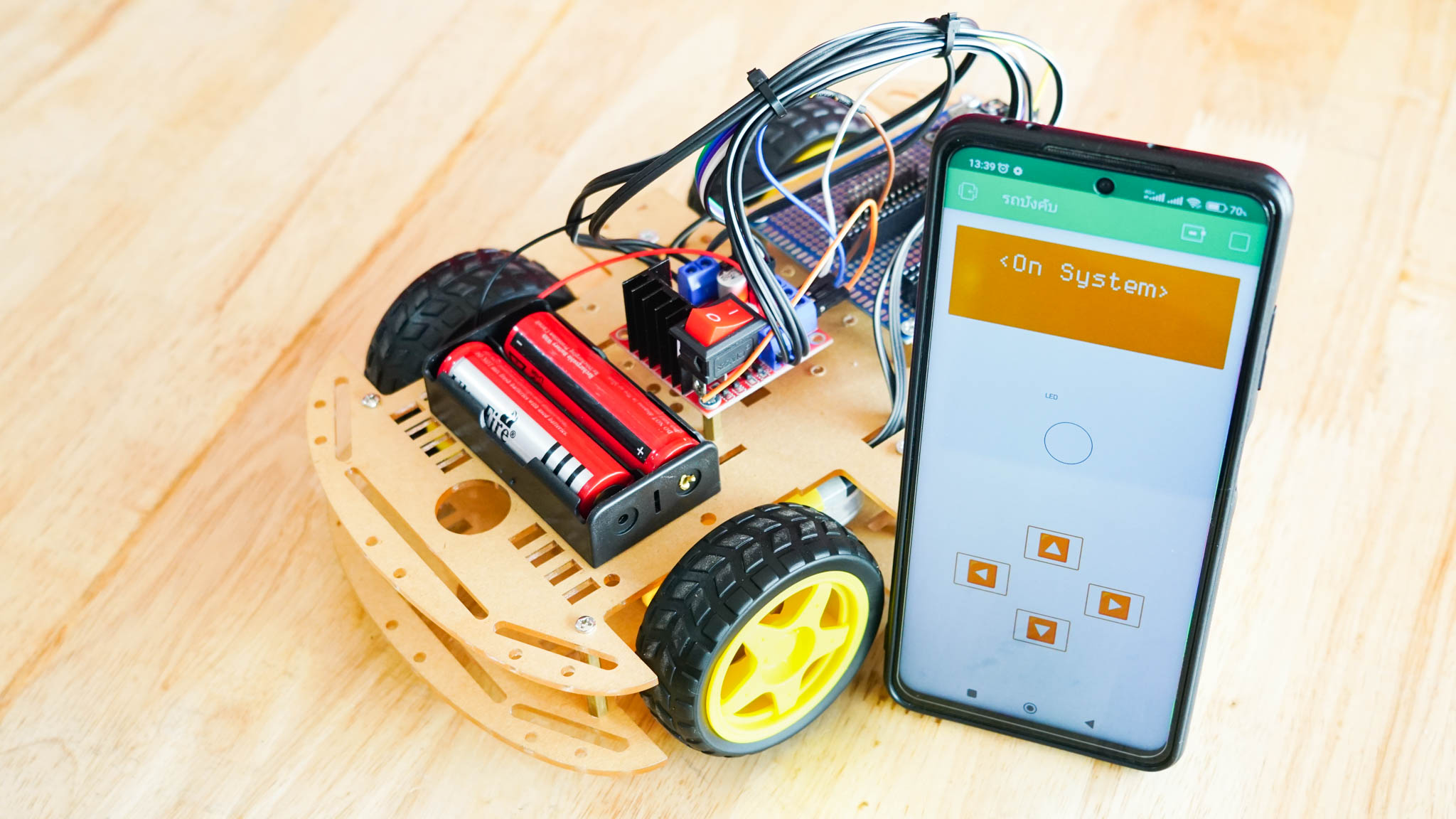

ขั้นตอนการสร้าง Widget คอนโทรลในแอพ

ในส่วนนี้ผมจะไม่อธิบายละเอียดมากนะครับ จะบอกแค่ในส่วนของ Widget ว่าใช้อะไรบ้าง และใช้ PIN ไหนในการสั่งงาน

Widget ทั้งหมดที่ใช้จะมีตามรูปนี้นะครับ

1. เมื่อ Login เข้าแอพเรียบร้อยแล้ว กด +New Project → เลือกบอร์ดเป็น ESP8266 → เลือกการเชื่อมต่อเป็น Wi-Fi

2. เลือก Widget LCD มา 1 อัน และเปลี่ยนจาก SIMPLE เป็น ADVANCED และใช้ PIN V0ดังรูป

3. เลือก Widget LED มา 1 อัน ตั้งชื่อและใช้ PIN V5ดังรูป

4. เลือก Widget Styled Button มา 4 อัน ตั้งชื่อโดยใช้ อิโมจิ เป็นหัวลูกสอน ดังรูป

5. ตั้งค่า Styled Button  4 อัน โดยใช้ PIN V1 V2 V3 และ V4 ดังรูป

ขั้นตอนในโปรแกรม Arduino IDE

1. เข้าไปเมนู Tools → Board : “xxxxxxx” → ESP8266 Board (3.0.2) → เลือก NodeMCU 1.0(ESP-12E Module)

2. ไปที่เมนู Tools อีกครั้ง เลือก Port ที่ NodeMCU ESP8266 เชื่อมต่ออยู่ ในที่นี้เป็น COM1

3. ใส Token , ชื่อไวไฟ, และรหัสไวไฟ ให้เรียบร้อย

4. กดอัปโหลดโปรแกรมลงบอร์ด รอจนเสร็จ

อัพโหลด Code ลงบอร์ด เสร็จก็สามาถบังคับได้เลยครับ
